Paramedrau Cynnyrch

Tabl manyleb pâr sgriw bêl

Tabl manyleb ar gyfer set sgriw bêl

product-670-211

I: Plwm Da: Ball Dia.N: Nifer y troadau gleiniau K: Anystwythder y gylched (Kgf/ μm)

Llwyth Graddio Statig Dynamig Sylfaenol(Kgf)

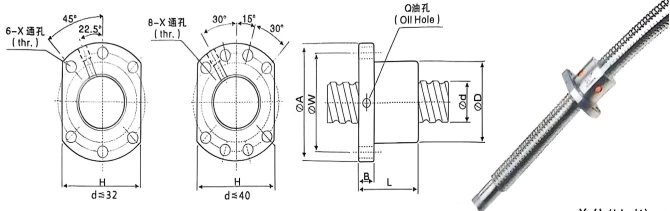

Model Math	Dimensiynau Data Cyfeirio Sgriw Peli A Chnau
Model Math	d	1	Da	D	A	B	L	W	X	H	Q	N	Ca	Coa	K
SFU1204-3	12	4	2.381	24/22	40	10	35	32	4.5	30	M6	4	593	1129	12.5
SFU1604-4		4	2.381	28	48	10	40	38	5.5	40	M6	4	629	1270	35
SFU1605-3		5	3.175	28	48	10	43	38	5.5	40	M6	3	765	1240	17
SFU1605-4	16	5	3.175	28	48	10	50	38	5.5	40	M6	4	780	1790	20
SFU1610-3/2		10	3.175	28	48	10	47	38	5.5	40	M6	3	721	1249	15
SFU2005-3		5	3.175	36	58	10	43	47	6.5	44	M6	3	860	1710	22
SFU2005-4	20	5	3.175	36	58	10	51	47	6.6	44	M6	4	1130	2380	25
SFU2010-3/2		10	3.175	36	58	10	47	47	6.6	44	M6	3	830	1680	20
SFU2505-3		5	3.175	40	63	10	43	51	6.6	48	M6	3	980	2300	32
SFU2505-4	25	5	3.175	40	63	10	51	51	6.6	48	M6	4	1280	3110	35
SFU2510-4		10	4.762	40	63	12	85	51	6.6	48	M6	4	1944	3877	33
SFU2510-4/2		10	3.175	40	63	10	54	51	6.6	48	M6	4	1150	2950	30
SFU3205-4		5	3.175	50	81	12	52	65	9	62	M6	4	1450	4150	40
SFU3206-4	32	6	3.175	50	81	12	57	65	9	62	M6	4	1720	4298	43
SFU3210-4		10	6.350	50	81	14	90	65	9	62	M6	4	3390	7170	45
SFU4005-4	40	5	3.175	63	93	14	55	78	9	70	M8	4	1610	5330	49
SFU4010-4		10	6.350	63	93	14	93	78	9	70	M8	4	3910	9520	55
SFU5005-4		5	3.175	75	110	15	55	93	11	85	M8	4	1730	6763	60
SFU5010-4	50	10	6.350	75	110	16	93	93	11	85	M8	4	4450	12500	65
SFU5020-4		20	6.350	75	110	16	138	93	11	85	M8	4	4644	14327	59.5
SFU6310-4	63	10	6.350	90	125	18	98	108	11	95	M8	4	5070	16600	80
SFU6320-4		20	9.525	95	135	20	149	115	13.5	100	M8	4	7573	23860	84.1
SFU8010-4		10	6.350	105	145	20	98	125	13.5	110	M8	4	5620	21300	90
SFU8010-6	80	10	6.350	105	145	22	118	125	13.5	110	M8	6	7810	31800	106
SFU8020-4		20	9.525	125	165	25	154	145	13.5	130	M8	4	8485	30895	108
SFU10020-4	100	20	9.525	150	202	30	180	170	17.5	155	M8	4	9420	39183	134

Nodweddion Cynnyrch a Chymwysiadau

Mantais

Cywirdeb uchel

Mae gan gnau cyfres SFU lefel fanwl uchel, a all ddiwallu anghenion offer â gofynion manwl uchel.

Dibynadwyedd uchel

Mae ei ddyluniad strwythurol a'i ddewis deunydd yn golygu bod ganddo ddibynadwyedd uchel a bywyd gwasanaeth.

Dewisiadau amrywiol

Darparu cnau gydag amrywiaeth o fanylebau a pharamedrau i ddiwallu anghenion gwahanol senarios offer a chymhwyso.

Manylion Cynnyrch

Manyleb paramedr

Diamedr allanol

Mae gan ddiamedr allanol cnau cyfres SFU amrywiaeth o fanylebau, megis diamedr allanol y SFU1204 yw 12mm, a diamedr allanol y SFU1605 yw 16mm.

arwain

Plwm cyffredin 4mm, 5mm, 6mm, 8mm, 10mm, 20mm ac ati.

Lefel cywirdeb

Mae'r lefel cywirdeb yn amrywio o C7 i C3. Po leiaf yw'r nifer, yr uchaf yw'r cywirdeb.

Deunydd

dur aloi o ansawdd uchel fel arfer, fel dur aloi molybdenwm cromiwm, ac ati, ar ôl triniaeth wres arbennig i sicrhau ymwrthedd traul a blinder

Paratoi A Phrosesu Dechreuol Deunyddiau Crai

1. dewis deunydd

① Deunydd: Defnyddir 20CrMo yn bennaf i sicrhau ymwrthedd gwisgo a gwrthsefyll blinder.

② manylebau gwifren: mae'r ystod diamedr fel arfer yn 5.5 ~ 40mm, yn unol â safonau domestig a rhyngwladol, er mwyn cydbwyso'r caledwch a'r cryfder.

Archwiliad ansawdd: rhaid i wyneb y wifren fod yn rhydd o graciau a chynhwysion.

Troi dirwy: dyrnu, edafu, chamfering, prosesu cylch mewnol ac allanol, prosesu'r ymddangosiad cyffredinol

① Ymddangosiad: dim bwmp, dim prinder deunydd, dim fflach burr, talgrynnu siamffer

② Maint: dimensiwn trwch flange B ± 0.05

dimensiwn diamedr excircle diwedd bach D ± 0.05

Cyfanswm hyd L ± 0.05

Diamedr y twll mewnol d ± 0.05

Diamedr cam twll mewnol df(+0.1/0)

Dyfnder cam turio Lf ± 0.05

Ychwanegu trwch wal bêl H ± 0.05

Diamedr pêl ddur B

Dimensiwn siamffer c

③ Siâp a dimensiwn lleoliad: perpendicwlar rhwng wyneb pen fflans a datwm A Llai na neu'n hafal i 0.07

Paraleliaeth Llai na neu'n hafal i 0.1

Silindredd Llai na neu'n hafal i 0.02

Cyfecheledd cylch allanol wyneb pen bach, twll mewnol a cham twll mewnol gyda datwm A Llai na neu'n hafal i 0.07

Garwedd Ra3.2

Garwedd wyneb diwedd Llai na neu'n hafal i 1.6

④ Ffurflen Brawf ar gyfer Car Gain

Cyfanswm hyd L ± 0.05, trwch fflans B ± 0.05, diamedr cylch allanol o ben bach ± 0.05, diamedr cam twll mewnol o ben crwn bach 0~0.1, diamedr twll mewnol 0~0.1, dyfnder cam twll mewnol y pen crwn bach ± 0.05, diamedr cylch llwch twll rhigol 0~0.0, lled rhigol twll gwifren a diamedr twll gwifren 0 ~ 0.0 zzle, diamedr twll ffoniwch groove 0 ~ 0.0 zzle, diamedr twll twll mewnol. trwch ± 0.05, diamedr cylch allanol fflans ± 0.05, diamedr cam twll mewnol yr wyneb fflans yw 0~0.1, dyfnder cam twll mewnol yr wyneb fflans yw 0.05, y pellter o'r twll lleoli i'r wyneb diwedd yw 0.03, maint y twll lleoli, hyd y twll dychwelyd, lled y twll dychwelyd, y twll dychwelyd K. 1 ± 0.05, K2, K3, K4, lleoliad y twll gwifren uchaf yw 0.05, mae'r pellter o'r trimio i'r twll mewnol yn llai na 0.2mm, mae'r twll mowntio yn 0.05, pellter ymyl twll mowntio Llai na neu'n hafal i 0.1mm, maint siamffer H arwyneb (0.5 ~ 0.6mm)

Cysylltwch nawr

Peiriannu Thread Precision

1. tapio broses

① Offer: Peiriant tapio CNC cyflymder uchel (cyflymder 200 ~ 300 rpm), tap ffliwt troellog ar gyfer twll sgriw, tap ffliwt syth ar gyfer twll trwodd.

② safon edafedd:

Gradd cywirdeb: gradd C5 (gwall arweiniol ± 0.005mm / 300mm), gradd C7 (± 0.018mm / 300mm);

Arolygiad: mae'r mesurydd cyffredinol (T) wedi'i sgriwio'n llawn, mae'r mesurydd stopio (Z) wedi'i sgriwio Llai na neu'n hafal i 2 fwcl, a goddefgarwch diamedr traw Llai na neu'n hafal i 0.02mm (wedi'i fesur gan ddull tri phin).

2. tapio twll bach

Tapio twll ffroenell a thwll jacking, lleoli-drilio-samffering-tapio

Defnyddiwch dap M6 i dapio φ5.2 twll i ddyfnder 5 (gwiriad ar hap 10%)

Camau gwaith:

① Mae diamedr mewnol y cnau llawes, yr wyneb diwedd a'r wyneb H yn cael eu cefnogi a'u lleoli.

② Driliwch drwy'r twll

③ Tapio'r twll i'r dimensiwn dyfnder gyda thap

Eitemau archwilio twll turio:

① Ymddangosiad: dim bump, prinder deunydd, fflach a burr

② maint: clo llwch cylch twll lleoliad lleoliad maint A, M3 edau heb lithro dant

Maint cownter:

Maint twll ffroenell Q dyfnder L(+0.3-0)

Maint twll ffroenell φ J

Edau math B, edau heb ddannedd llithro

4. Deburring a glanhau

① Glanhau uwchsonig: hydoddiant diseimio alcalïaidd 60 gradd, amlder 40kHz, i sicrhau nad oes unrhyw weddillion metel yn y twll dall.

Model	A	B	C	Q	L	J
SFU1204-3	2.5	M3	3.4	M6	5	5.2
SFU1605-3	2.5	M3	3.4	M6	5	5.2
SFU1605-4	2.5	M3	3.4	M6	5	5.2
SFU2005-3	2.5	M3	3.4	M6	5	5.2
SFU2005-4	2.5	M3	3.4	M6	5	5.2
SFU2505-3	2.5	M3	3.4	M6	5	5.2
SFU2505-4	2.5	M3	3.4	M6	5	5.2
SFU1610-2/2	5	M3	3.4	M6	5	5.2
SFU1610-3/2	5	M3	3.4	M6	5	5.2
SFU2010-2/2	5	M3	3.4	M6	5	5.2
SFU2010-3/2	5	M3	3.4	M6	5	5.2
SFU2510-4/2	5	M3	3.4	M6	5	5.2
SFU2510-4	5	M3	3.4	M6	5	5.2
SFU3205-4	2.5	M3	3.4	M6	5	5.2
SFU3210-4	5	M3	3.4	M6	5	5.2
SFU4005-4	2.5	M3	3.4	M8	6	6.8
SFU4010-4	5	M4	4.5	M8	6	6.8
SFU5005-4	2.5	M3	3.4	M8	6	6.8
SFU5010-4	5	M4	4.5	M8	6	6.8
SFU6310-4	5	M4	4.5	M8	6	6.8
SFU8010-4	5	M4	4.5	M8	6	6.8
SFU8010-6	5	M4	4.5	M8	6	6.8
SFU6320-4	5	M4	4.5	M8	6	6.8

Tystiolaeth Cynnyrch

1. Gwirio deunydd crai cyn cynhyrchu.

2. Gwirio fesul un cyn y cydosod

3. Gwirio fesul un yn ystod y cynhyrchiad

4. Cael yr arolygiad ar hap cyn cyflwyno.

Cynnal a Chadw Ataliol

1. rheoli iro:

Replenish grease every 100km (synthetic hydrocarbon oil-based grease for high-speed working condition, temperature resistance>150 gradd);

Gwaherddir yn llwyr gymysgu gwahanol frandiau o saim (mae adwaith seiliedig ar sebon yn achosi cacennau).

2. cywirdeb ailwirio:

Heavy-duty equipment shall detect the reverse clearance every 500 hours, and the offset>Bydd 0.01mm yn cael ei -wasgu ymlaen llaw eto.

Gwerth dadfygio: gall gosod dirwy a dadfygio wella bywyd gwasanaeth Waist SFU Nuts o fwy na 40% (o 6,000km i 10,000km), a lleihau egni dirgryniad y system drawsyrru 30% ~ 50%. Y pwynt allweddol yw union reolaeth y cyn-bwysedd a ffit ymyrraeth sero y sianel bêl ddychwelyd.

Gwasanaeth Ystyriol, Gwarant Ôl Gwerthu Dibynadwy

Rheoli ansawdd 1.Product a chyflwyno amser yn cael ei reoli'n llym;

2. Ffatri gweithgynhyrchu uniongyrchol sy'n cynnig pris cystadleuol;

3. Bydd yr holl ymholiadau yn cael eu hateb o fewn 12 awr;

4. Mae gwasanaeth OEM & ODM ar gael;

5. Darparu gwasanaethau dosbarth cyntaf ar ôl gwerthu i'r cwsmeriaid.

FAQ

C: Pa mor hir yw'r amser arweiniol?

A: Os oes gan nwyddau stoc gyfoethog, 3 diwrnod fel arfer. Os am orchymyn mawr ac nad oes gennych ddigon o stoc, mae angen tua 3-15 diwrnod.

C: Os na allaf ddod o hyd i'r un maint o Waist SFU Nuts yn eich taflen dimensiwn, a allwch chi wneud dimensiynau wedi'u haddasu i ni?

A: Ydw, anfonwch luniadau manwl a maint i gadarnhau gyda'n gwerthiannau ar gyfer archeb wedi'i haddasu.

C: Pa delerau talu allwch chi eu darparu?

A: Gallwn ddarparu telerau talu T / T, undeb gorllewinol neu dalu trwy asiant llongau. Os oes gennych unrhyw ofynion, cysylltwch â'n gwerthiannau am drafodaeth.

C: A yw ar gael i gael eich catalog neu luniadau?

A: Gallwch, gallwch chi lawrlwytho ein catalog ar dudalen gartref, neu gysylltu â'n gwerthiannau i gael catalog neu luniadau os oes gennych anghenion.
