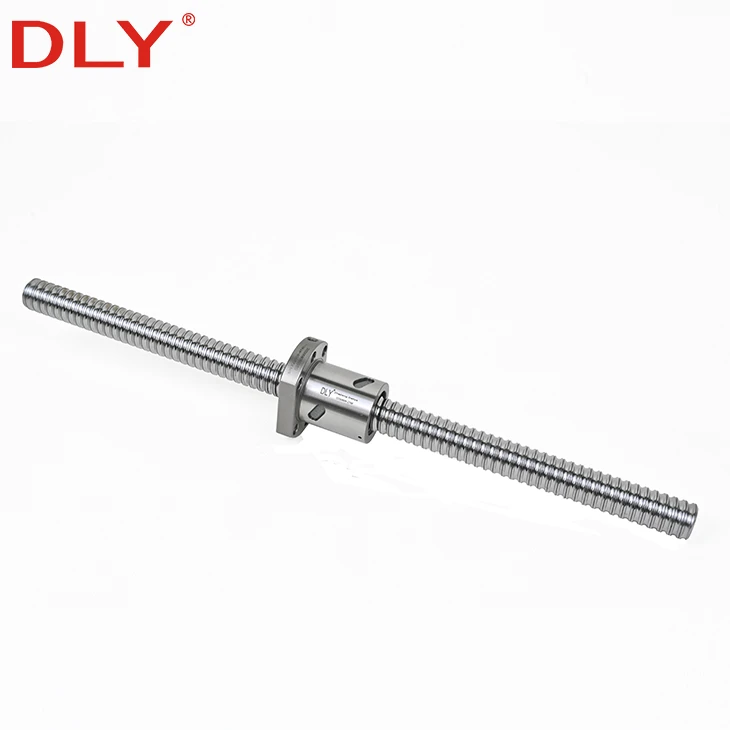

Sgriw Pêl SFU2005

Mae gan y sgriw bêl SFU2005 ddiamedr sgriw nominal 20 mm a phlwm 5 mm, sy'n golygu bod y cnau yn teithio 5 mm ar gyfer pob chwyldro cyflawn o'r sgriw. Mae'n defnyddio strwythur cnau sengl fflans safonol gyda llwybr dychwelyd pêl adeiledig.

Mae DLY yn cynnig dau ffurfweddiad cnau SFU2005: SFU2005-3 gyda thair cylched cylchrediad a SFU2005-4 gyda phedwar cylched cylchrediad. Mae gan y fersiwn pedair cylched gorff cnau hirach a llwyth deinamig uwch, llwyth statig a graddfeydd anhyblygedd.

Manylebau SFU2005-3 a SFU2005-4

Manyleb	SFU2005-3	SFU2005-4
Diamedr Sgriw Enwol	20 mm	20 mm
Arwain	5 mm	5 mm
Diamedr Ball	3.175 mm	3.175 mm
Diamedr Allanol Cnau D	36 mm	36 mm
Diamedr Allanol flange A	58 mm	58 mm
Trwch fflans B	10 mm	10 mm
Hyd Cnau L	43 mm	51 mm
Lled fflans W	47 mm	47 mm
Diamedr Twll Mowntio X	6.5 mm	6.6 mm
Pellter Canolfan Mowntio Hole H	44 mm	44 mm
Edau Mowntio Q	M6	M6
Nifer y Cylchedau	3	4
Llwyth Dynamig Ca	860 kgf	1,130 kgf
Co Llwyth Statig	1,710 kgf	2,380 kgf
Anhyblygrwydd K	22 kgf/μm	25 kgf/μm

Mae dimensiynau mewn milimetrau. Mae graddfeydd llwyth mewn kgf. Cadarnhewch y lluniad cnau cyflawn cyn dylunio'r rhyngwyneb mowntio.

Gwahaniaeth rhwng SFU2005-3 a SFU2005-4

Mae'r ddwy fersiwn yn defnyddio'r un diamedr sgriw 20 mm, plwm 5 mm, diamedr allanol cnau 36 mm a diamedr allanol fflans 58 mm. Y prif wahaniaethau yw hyd y cnau, nifer y cylchedau cylchrediad a graddfa llwyth.

•SFU2005-3:Tri chylchrediad cylchrediad a hyd cnau 43 mm. Mae ei gorff cnau byrrach yn ddefnyddiol pan fo'r gofod gosod sydd ar gael yn gyfyngedig.

•SFU2005-4:Pedair cylched cylchrediad a hyd cnau 51 mm. Mae'n darparu llwyth deinamig uwch, llwyth statig a graddfeydd anhyblygedd na SFU2005-3.

Wrth ddisodli cnau SFU2005 presennol, peidiwch â chadarnhau'r cynnyrch o "2005" yn unig. Gwiriwch hyd y cnau a'r rhif cylchrediad i wahaniaethu rhwng y ddwy fersiwn.

Strwythur Cynnyrch a Deunyddiau

Eitem	Manyleb SFU2005
Strwythur Cnau	Cnau sengl flanged safonol
System Dychwelyd Ball	Wedi'i adeiladu-yn llwybr dychwelyd y bêl
Deunydd Siafft Sgriw	S55C
Deunydd Cnau Ball	20CrMo
Cywirdeb Safonol	Wedi'i rolio C7
Cywirdeb Dewisol	Tir C5
Cyfeiriad Edefyn	I'r dde-yn safonol; -llaw chwith ar gael
MOQ	1 darn

Cywirdeb a Siafft-Diwedd Peiriannu

Y fersiwn C7 rholio yw'r opsiwn safonol SFU2005 ac mae'n addas ar gyfer peiriannau CNC cyffredinol, offer awtomeiddio, peiriannau pecynnu a modiwlau llinellol. Mae fersiwn ddaear C5 ar gael pan fydd y cais yn gofyn am gywirdeb plwm uwch.

Gellir torri'r sgriw i'r hyd gofynnol, a gellir peiriannu'r ddau ben yn ôl llun y cwsmer. Dylai'r llun ddangos yn glir y beryn-diamedrau sedd, ysgwyddau, edafedd, allweddellau, fflatiau a dimensiynau gosod eraill.

Gellir dewis unedau cymorth BK/BF, FK/FF ac EK/EF yn ôl -dyluniad diwedd y siafft derfynol. Dylid cadarnhau'r model uned cynnal ynghyd â'r dimensiynau diwedd wedi'u peiriannu.

Ceisiadau SFU2005 nodweddiadol

Gyda'i diamedr sgriw 20 mm, plwm 5 mm a chnau fflans safonol, defnyddir SFU2005 ar gyfer symudiad llinellol rheoledig mewn offer fel:

•Peiriannau CNC ac offer ysgythru

•Offer awtomeiddio diwydiannol

•Peiriannau pecynnu

•Modiwlau llinol ac echelinau lleoli

Rhaid dal i wirio addasrwydd yn erbyn y strôc gofynnol, cyflymder cylchdroi, llwyth echelinol, cyfeiriad gosod a chylch dyletswydd.

Gwybodaeth Angenrheidiol ar gyfer Dyfynbris

Darparwch y wybodaeth ganlynol wrth wneud cais am ddyfynbris SFU2005:

•SFU2005-3 neu SFU2005-4

•Cyfanswm hyd sgriw

•Gradd cywirdeb C7 neu C5

•Llinyn llaw dde neu chwith

•Siafft-lluniad peiriannu pen

•Maint gofynnol

SFU2005 Sgriw Ball Cwestiynau Cyffredin

Q: Beth mae'r niferoedd yn SFU2005 yn ei ddangos?

A: Mae "20" yn nodi diamedr sgriw nominal o 20 mm, tra bod "05" yn nodi plwm o 5 mm.

Q: A yw SFU2005-3 a SFU2005-4 yn ymgyfnewidiol?

A: Ddim o reidrwydd. Mae ganddynt yr un diamedr sgriw sylfaenol a phlwm, ond mae eu hyd cnau, nifer y cylchedau cylchrediad a graddfeydd llwyth yn wahanol. Rhaid gwirio'r gofod mowntio a dimensiynau cnau presennol cyn ailosod.

C: A all peiriant DLY y sgriw SFU2005 ddod i ben?

A: Ydw. Gellir torri hyd y sgriw a gellir peiriannu'r ddau ben yn ôl llun dimensiwn.

C: A yw SFU2005 ar gael mewn cywirdeb C5?

A: Ydw. Rolled C7 yw'r opsiwn safonol, ac mae fersiwn C5 daear ar gael yn unol â'r fanyleb ofynnol.
