Mae adlach sgriw bêl yn gliriad echelinol bach neu gynnig coll sy'n ymddangos pan fydd cyfeiriad y cynnig yn newid. Mewn peiriannau CNC, offer awtomeiddio, systemau arolygu, ac echelinau lleoli trachywiredd, hyd yn oed swm bach oadlach sgriw bêlyn gallu effeithio ar gywirdeb lleoli, ailadroddadwyedd, ansawdd wyneb, a-sefydlogrwydd y peiriant yn y tymor hir.
Mae adlach nid yn unig yn gysylltiedig â'r sgriw bêl ei hun. Gall clirio cnau, strwythur rhaglwytho, gwisgo, iro, Bearings cynnal, peiriannu diwedd, aliniad cyplu, a chywirdeb gosod i gyd ddylanwadu ar lefel adlach terfynol system sgriw bêl.
Mae'r erthygl hon yn esbonio beth yw adlach sgriw bêl, pam ei fod yn bwysig, beth sy'n ei achosi, sut i'w wirio, a sut mae rhag-lwyth, dyluniad cnau dwbl, iro, aliniad gosod, a chynnal a chadw rheolaidd yn helpu i leihau a rheoli adlach.

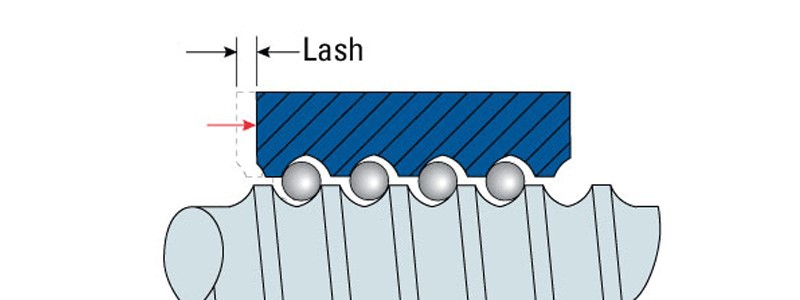

Beth yw adlach sgriw bêl?
Mae adlach sgriw bêl yn cyfeirio at y symudiad echelinol bach neu'r cynnig coll sy'n digwydd pan fydd cyfeiriad cylchdroi system sgriw bêl yn cael ei wrthdroi. Pan fydd y sgriw yn newid cyfeiriad, rhaid cymryd unrhyw gliriad mewnol rhwng y peli a'r rasffyrdd cyn i'r cnau ddechrau symud yn gywir i'r cyfeiriad arall.
Mewn -system sgriw bêl a chnau sy'n cydweddu'n dda, dylai'r mudiant gael ei drosglwyddo'n esmwyth heb fawr o oedi. Fodd bynnag, gall clirio gweithgynhyrchu, rhaglwytho annigonol, gwisgo, lubrication gwael, neu wallau gosod greu chwarae echelinol mesuradwy.
Gellir mesur yr adlach hwn mewn micronau neu filimetrau. Er y gall edrych yn fach, gall achosi gwallau lleoli gweladwy mewn peiriannau sy'n gofyn am wrthdroi cyfeiriad cywir a symudiad ailadroddadwy.
Pam fod adlach yn bwysig mewn systemau CNC ac awtomeiddio
Mae adlach yn bwysig oherwydd mae llawer o beiriannau nid yn unig yn symud i un cyfeiriad. Mae echelinau CNC, tablau lleoli awtomataidd, unedau trosglwyddo robotig, llwyfannau archwilio, a systemau pecynnu yn aml yn newid cyfeiriad dro ar ôl tro yn ystod gweithrediad.
Pan fydd adlach yn bodoli, gall y modur neu'r sgriw ddechrau bacio cyn i'r bwrdd, y gneuen neu'r cerbyd ymateb mewn gwirionedd. Gall yr oedi hwn greu gwall lleoli a symudiad ansefydlog, yn enwedig yn ystod cyfuchlinio, drilio, ysgythru, archwilio, neu ddewis dro ar ôl tro -a-symud lle.
Gall adlach achosi:
Gwall lleoli ar ôl gwrthdroi cyfeiriad.
Ailadroddadwyedd gwael dros gylchoedd ailadroddus.
Marciau peiriannu gweladwy neu wyriad dimensiwn mewn torri CNC.
Symudiad gwrthdroi ansefydlog, sŵn, neu ddirgryniad.
Ansawdd arwyneb is a llai o hyder peiriant mewn cymwysiadau manwl gywir.
Prif Achosion adlach Sgriw Pêl
Gall adlach sgriw bêl ddod o'r cliriad mewnol gwreiddiol, ond gall hefyd ddatblygu'n raddol yn ystod y defnydd o beiriannau. Mae'r tabl isod yn dangos achosion cyffredin a beth i'w wirio.
| Achos | Sut Mae'n Creu Adlach | Beth i'w Wirio |
|---|---|---|
| Clirio gweithgynhyrchu | Mae bwlch bach rhwng peli a llwybrau rasio yn caniatáu treigl llyfn, ond gall greu chwarae echelinol yn ystod gwrthdroi. | Gradd cywirdeb, clirio cnau, cyflwr rhaglwytho, a gofyniad cymhwyso. |
| Dim rhaglwyth | Heb rym mewnol rheoledig, efallai na fydd y peli yn aros mewn cysylltiad cyson â dwy ochr y rasffordd. | Math o gnau, dyluniad rhaglwytho, chwarae echelinol, ac ymateb gwrthdroi. |
| Gwisgo a heneiddio | Mae {0}cyswllt treigl tymor hir yn gwisgo peli a llwybrau rasio yn raddol, gan gynyddu clirio mewnol. | Amser rhedeg, sŵn, symudiad echelinol, mesur adlach, a chyflwr cnau. |
| Iro gwael | Mae iro annigonol neu halogedig yn cynyddu ffrithiant ac yn cyflymu traul. | Cyflwr saim, halogiad, cyfwng iro, ac amgylchedd gwaith. |
| Gwall gosod | Mae camlinio yn creu llwyth anwastad, straen lleol, a thraul cyflymach o beli a llwybrau rasio. | Bearings cymorth, aliniad cyplu, peiriannu diwedd, cywirdeb mowntio, a chyflwr sedd dwyn. |
Sut i Wirio Adlach Sgriw Pêl
Mae adlach yn aml yn cael ei sylwi pan fydd peiriant yn dod yn llai amlroddadwy, yn enwedig ar ôl gwrthdroi cyfeiriad. Mewn systemau CNC a awtomeiddio, gellir ei wirio trwy arsylwi ymateb echelin, cywirdeb rhan, neu fesur symudiad uniongyrchol.
Arwyddion posibl o adlach sgriw bêl:
Mae'r echelin yn symud gydag oedi ar ôl gwrthdroi cyfeiriad.
Mae rhannau CNC yn dangos dimensiynau anghyson wrth dorri dro ar ôl tro.
Mae'r gallu i ailadrodd yn gwaethygu ar ôl defnyddio peiriant am gyfnod hir.
Mae chwarae echelinol wrth wthio'r bwrdd neu'r cnau â llaw.
Mae dangosydd deialu yn dangos symudiad cyn i'r echelin ymateb yn gywir mewn gwirionedd.
Wrth wirio adlach, mae hefyd yn bwysig archwilio rhannau cysylltiedig eraill. Weithiau mae'r cynnig a gollwyd wedi'i fesur nid yn unig o'r cnau sgriw bêl, ond hefyd o Bearings cynnal rhydd, cyplyddion gwisgo, problemau cysylltiad modur, neu anhyblygedd ffrâm peiriant gwael.
Sut i Leihau ac Atal Adlach Sgriw Pêl
Dylid ystyried rheolaeth adlach cyn prynu ac yn ystod y defnydd o beiriannau. Gall strwythur rhaglwytho addas leihau adlach o'r dechrau, tra bod gosod a chynnal a chadw cywir yn helpu i atal adlach rhag cynyddu dros amser.
Cyn y Cam Prynu neu Ddylunio
Yn y cam dylunio, mae rheolaeth adlach yn dechrau gyda'r sgriw bêl gywir, y cnau, y rhaglwythiad, y dwyn cymorth, a'r dyluniad peiriannu diwedd. Dylid gwirio gofyniad cywirdeb y peiriant, cyfeiriad llwyth, cyflymder, amlder gwrthdroi, a gofod gosod gyda'i gilydd.
-gwiriadau llwyfan dylunio:
Dewiswch radd cywirdeb addas yn ôl y gofyniad lleoli.
Defnyddiwch gneuen wedi'i llwytho ymlaen llaw os yw rheolaeth adlach yn bwysig.
Dewiswch strwythur cnau dwbl pan fydd angen anhyblygedd uwch ac adlach is.
Cadarnhau unedau peiriannu diwedd a chymorth cyn cynhyrchu.
Gwirio llwyth, cyflymder, amlder gwrthdroi cyfeiriad, a chyfeiriad gosod.
Yn ystod y Cam Defnydd a Chynnal a Chadw
Yn ystod gweithrediad y peiriant, gall adlach gynyddu os yw'r iro'n wael, y cydrannau'n cael eu gwisgo, neu os yw'r aliniad yn mynd yn ansefydlog. Mae archwiliad rheolaidd yn helpu i ddod o hyd i broblemau cyn i golled cywirdeb ddod yn ddifrifol.
-gwiriadau cam cynnal a chadw:
Cadwch iro yn sefydlog ac yn addas ar gyfer yr amgylchedd gwaith.
Gwiriwch a yw Bearings cynnal yn rhydd neu wedi treulio.
Archwiliwch draul cnau, cyflwr rasffordd sgriw, a sŵn annormal.
Gwiriwch gyplu, cysylltiad modur, ac aliniad sedd dwyn.
Amnewid cnau treuliedig, peli, Bearings cynnal, neu gynulliadau sgriw pan fydd adlach yn fwy na'r ystod dderbyniol.
Prif Ddulliau Rhaglwytho ar gyfer Rheoli Adlach
Preload yw un o'r prif ddulliau a ddefnyddir i leihau neu reoli adlach sgriw bêl. Yn hytrach na chaniatáu clirio am ddim y tu mewn i'r nyten, mae rhaglwyth yn defnyddio grym mewnol rheoledig fel bod y peli yn aros mewn cysylltiad agosach â'r llwybrau rasio.
Gall preload wella anhyblygedd a lleihau adlach mesuradwy, ond dylid ei ddewis yn ofalus. Gall rhaglwytho gormodol gynyddu ffrithiant, cynhyrchu gwres, llwyth modur a gwisgo.
Rhaglwyth Ball Oversized
Mae rhaglwythiad peli rhy fawr yn defnyddio peli sydd ychydig yn fwy na pheli safonol. Mae'r peli hyn yn creu ffit ymyrraeth rheoledig y tu mewn i'r cnau, gan helpu i leihau'r cliriad rhwng y peli a'r llwybrau rasio.
Mae'r dull hwn yn gryno ac yn gost-effeithiol, gan ei wneud yn addas ar gyfer llawer o gymwysiadau diwydiannol cyffredinol. Fodd bynnag, mae lefel y rhaglwyth yn gyfyngedig o'i gymharu â strwythurau cnau dwbl.

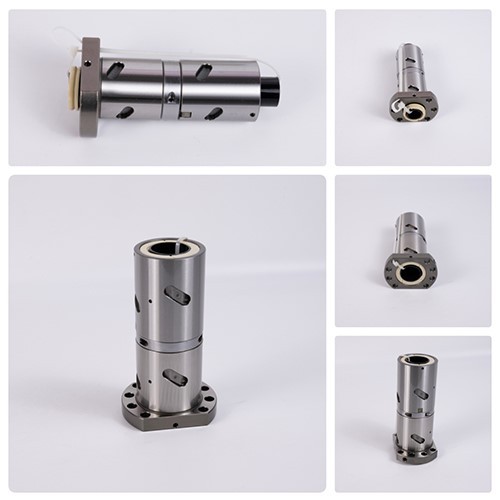

Rhaglwyth Cnau Dwbl
Mae preload cnau dwbl yn defnyddio dau gnau wedi'u gosod ar yr un siafft sgriw. Trwy addasu'r sefyllfa gymharol rhwng y ddau gnau, gellir lleihau'r clirio mewnol a gellir cyflwyno rhaglwyth.
Mae'r strwythur hwn yn darparu anhyblygedd uwch a gwell rheolaeth adlach, ac fe'i defnyddir yn aml mewn peiriannau CNC, offer mesur manwl gywir, a systemau awtomeiddio cywirdeb uchel.
Y fantais yw bod angen mwy o le gosod ar strwythurau cnau dwbl ac fel arfer maent yn costio mwy na chynlluniau cnau sengl.
Arwain Offset Preload
Mae rhaglwyth gwrthbwyso plwm yn defnyddio geometreg cnau a ddyluniwyd yn arbennig i greu rhaglwyth rheoledig y tu mewn i'r cnau. Gall gynnal strwythur cryno wrth wella rheolaeth adlach.
Mae'r dull hwn yn fwy cymhleth i'w weithgynhyrchu, ond gall fod yn ddefnyddiol pan fydd y cais yn gofyn am strwythur cryno, rhaglwyth sefydlog, a pherfformiad lleoli gwell.
| Dull Rhaglwytho | Prif Fantais | Cyfyngiad | Defnydd Addas |
|---|---|---|---|
| Rhaglwyth pêl rhy fawr | Compact a chost-effeithiol | Lefel rhaglwytho cyfyngedig | Offer diwydiannol cyffredinol |
| Rhaglwyth cnau dwbl | Anhyblygrwydd uwch ac adlach is | Mwy o le a chost uwch | Peiriannau CNC ac echelinau manwl |
| Plwm wrthbwyso rhaglwytho | Strwythur cryno gyda rhaglwyth sefydlog | Gweithgynhyrchu mwy cymhleth | Systemau cryno manwl iawn |
Wrthi'n dewis Sgriw Bêl Wrth Gefn-Isel
Dylai dewis sgriw bêl adlach isel fod yn seiliedig ar y gofyniad peiriant gwirioneddol. Mae manwl gywirdeb uwch yn ddefnyddiol, ond mae strwythur cnau, lefel preload, dwyn cymorth, peiriannu diwedd, a chyflwr cynnal a chadw hefyd yn bwysig.
Ar gyfer cymwysiadau diwydiannol safonol, efallai y bydd sgriw bêl wedi'i rolio C7 wedi'i ddylunio'n dda gyda rhaglwyth addas yn ddigon. Ar gyfer cymwysiadau cywirdeb uwch, gall prynwyr ystyried sgriwiau pêl ddaear C5 neu strwythurau rhaglwytho mwy rheoledig yn unol â gofynion y cais.
| Eitem Dethol | Beth i'w Gadarnhau |
|---|---|
| Gradd cywirdeb | C7 ar gyfer cynnig diwydiannol cyffredinol, C5 ar gyfer anghenion manylder uwch |
| Strwythur cnau | Cnau sengl, cnau wedi'u llwytho ymlaen llaw, cnau dwbl, neu strwythur rhaglwytho arferol |
| Lefel rhaglwytho | Cydbwyso rheolaeth adlach, ffrithiant, gwres a llwyth modur |
| Uned cymorth | BK/BF, FK/FF, EK/EF, neu strwythur cymorth arferol |
| Peiriannu diwedd | Sedd dwyn, ysgwydd, edau, pen cyplu, a ffit cynnal |
| Cais | CNC, awtomeiddio, archwilio, echelin fertigol, neu weithrediad beicio uchel |
| Cynnal a chadw | Iro, amddiffyn llwch, egwyl arolygu, a chynllun amnewid |
Cyfeirnod Rheoli adlach Sgriw Pêl DLY
cyflenwadau DLYC7 -sgriwiau pêl wedi'u rholio oer, sgriwiau pêl ddaear C5,cnau pêl, unedau cymorth, a pheiriannu diwedd wedi'i addasu ar gyfer gwahanol ofynion rheoli cywirdeb ac adlach.
Ar gyfer adlach{0}}cymwysiadau sensitif, dylid cadarnhau strwythur cnau, lefel rhaglwytho, cynnal a chadw, peiriannu diwedd, iro, aliniad gosod, ac anhyblygedd ffrâm peiriant gyda'i gilydd. Mae rheolaeth adlach yn fater system, nid yn unig yn fater model sgriw bêl.
Casgliad
Mae adlach sgriw bêl yn gliriad bach neu'n gynnig coll wrth wrthdroi cyfeiriad, ond gall gael effaith glir ar gywirdeb lleoli, ailadroddadwyedd, ansawdd peiriannu, a sefydlogrwydd cynnig tymor hir.
Gall adlach ddod o glirio gweithgynhyrchu, diffyg rhaglwytho, traul, iro gwael, neu wallau gosod. Er mwyn lleihau ac atal adlach, dylai prynwyr a pheirianwyr wirio dyluniad preload, strwythur cnau, Bearings cynnal, peiriannu diwedd, iro, aliniad gosod, ac amodau cynnal a chadw gyda'i gilydd.
Dylid dewis a chynnal system sgriw bêl adlach isel fel system symud gyflawn, gan gynnwys y sgriw, y cnau, y peli, yr unedau cynnal, y cyplu, y iro a'r strwythur peiriant.
Angen Cymorth i Wirio Adlach Sgriw Pêl?
Os ydych chi'n cadarnhau adlach, strwythur rhaglwytho, dyluniad cnau dwbl, uned gefnogi, peiriannu diwedd, neu ofynion amnewid, gallwch anfon y model, lluniadu, llwyth, hyd teithio, neu gais peiriant i gyfeirio ato.
