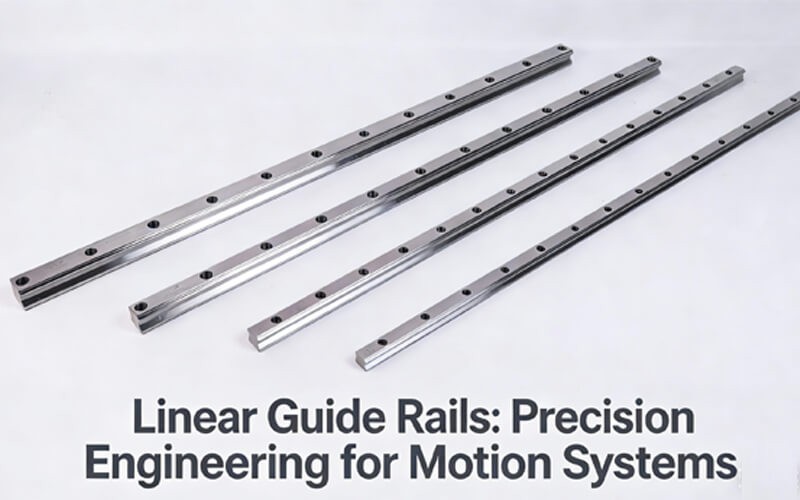

Canllaw Dewis Rheilffyrdd Llinol a Dadansoddiad Cais yn ôl Maint

Mae rheiliau llinellol, a elwir hefyd yn rheiliau canllaw llinellol, yn gydrannau craidd mewn systemau trosglwyddo mecanyddol modern. Diolch i'w manylder uchel, ffrithiant isel, ac anhyblygedd uchel, defnyddir rheiliau llinellol yn eang mewn offer awtomeiddio, peiriannau CNC, roboteg, dyfeisiau meddygol, a llawer o feysydd diwydiannol eraill.

Gyda manylebau'n amrywio o ddyluniadau dyletswydd ysgafn cryno i feintiau diwydiannol ar ddyletswydd trwm, mae pob maint rheilffordd llinol wedi'i beiriannu ar gyfer gofynion llwyth penodol a senarios cymhwyso. Mae'r erthygl hon yn canolbwyntio ar fodelau a ddefnyddir yn gyffredin fel rheilffyrdd llinol 8mm, rheilffyrdd llinol 9mm, rheilffyrdd llinol 10mm, a rheilffyrdd llinellol 12mm, ac mae'n darparu dadansoddiad manwl o wahanol feintiau rheilffyrdd llinellol i helpu peirianwyr a phrynwyr i wneud dewisiadau cywir a gwella sefydlogrwydd ac effeithlonrwydd peiriannau.

Rheiliau Llinol Bach: Atebion Cywir ar gyfer Cymwysiadau Llwyth Golau

Mae rheiliau llinellol bach wedi'u cynllunio ar gyfer llwythi ysgafn, cywirdeb uchel, a gofod gosod cyfyngedig. Mae eu strwythur cryno a'u perfformiad symudiad llyfn yn eu gwneud yn ddelfrydol ar gyfer offer manwl gywir. Mae meintiau cyffredin yn cynnwys rheilen linellol 8mm, rheilen linellol 9mm, rheilen linellol 10mm, a rheilen linellol 12mm.

Rheilffordd Linear 8mm

Mae'r rheilen linellol 8mm yn un o'r rheiliau llinellol bach a ddefnyddir fwyaf. Gyda thrawstoriad bach, dyluniad ysgafn, a ffrithiant hynod o isel, mae'r rheilffordd linellol 8mm yn ddelfrydol ar gyfer cymwysiadau sydd â chyfyngiadau gofod llym a gofynion llwyth isel. Mae defnyddiau nodweddiadol yn cynnwys micro-synwyryddion, offerynnau awtomeiddio cryno, ac offer archwilio cludadwy.
Diolch i'w strwythur rholio math, mae'r rheilen linellol 8mm yn darparu cywirdeb lleoli uchel a gwrthsefyll traul rhagorol, gan ei gwneud yn addas ar gyfer cymwysiadau symud micro amledd hir, uchel.

Rheilffordd Linear 9mm

Mae'r rheilffordd linellol 9mm yn cynnig gallu llwyth ac anhyblygedd ychydig yn uwch o'i gymharu â'r rheilffordd linellol 8mm. Mae'n taro cydbwysedd rhwng maint cryno a pherfformiad ymarferol ac fe'i defnyddir yn gyffredin mewn argraffwyr 3D bach, cymalau micro robotig, a systemau trosglwyddo ategol o beiriannau CNC bach.
O'i gymharu â rheilen linellol 8mm, mae rheilffordd linellol 9mm yn darparu gwell ymwrthedd i lwythi rheiddiol, gan helpu i atal gwyriad yn ystod symudiad a sicrhau manwl gywirdeb sefydlog.

Rheilffordd Llinellol 10mm a Rheilffordd Lineol 12mm

Mae'r rheilen linellol 10mm a'r rheilen linellol 12mm yn bontio o feintiau bach i fach-canolig.

• Mae'r rheilffordd linellol 10mm yn addas iawn ar gyfer mecanweithiau bwydo mewn offer awtomeiddio bach a pheiriannau cydosod electronig.
• Defnyddir y rheilen linellol 12mm yn gyffredin mewn cludwyr dyletswydd ysgafn, peiriannau engrafiad bach, ac offer manwl labordy, lle mae angen amlder symudiad cymedrol a chywirdeb dibynadwy.

Mae'r rheilffordd linellol 10mm a'r rheilffordd linellol 12mm yn cynnal cywirdeb uchel tra'n cynnig gallu llwyth gwell a gosodiad hawdd.

Rheiliau Llinol Bach i Ganolig: Cydbwysedd Rhwng Amlochredd a Pherfformiad

Rheiliau llinol bach i ganolig yw'r rhai a ddefnyddir amlaf mewn cymwysiadau diwydiannol. Mae'r categori hwn yn cynnwys rheilen linellol 15mm, rheilen dywys linellol 15mm, rheilen linellol 16mm, rheilen linellol 20mm, a rheilen dywys linellol 20mm. Mae'r meintiau hyn yn cynnig cydbwysedd rhagorol o gapasiti llwyth, anhyblygedd a manwl gywirdeb.

Rheilffordd Llinellol 15mm

Mae'r termau rheilffordd llinol 15mm a rheilffyrdd canllaw llinellol 15mm yn cyfeirio at yr un fanyleb ac fe'u defnyddir yn aml yn gyfnewidiol yn y diwydiant.
Mae'r maint hwn yn cael ei gymhwyso'n eang mewn llinellau awtomeiddio canolig eu maint, systemau ategol torri laser, a pheiriannau pecynnu. Mae'r canllaw llinellol 15mm yn cynnig anhyblygedd cymedrol, opsiynau mowntio hyblyg (math fflans, bloc sgwâr, ac ati), a chywirdeb lleoli dibynadwy.

Rheilffordd Llinellol 16mm

Mae'r rheilen linellol 16mm yn opsiwn llai cyffredin ond hynod ymarferol wedi'i leoli rhwng 15mm ac 20mm. Mae'n darparu capasiti llwyth ychydig yn uwch na rheilffordd llinol 15mm tra'n cynnal strwythur cryno.
Mae ceisiadau'n cynnwys echelinau peiriannau CNC bach ac unedau symudol mewn systemau archwilio awtomataidd, lle mae gofod yn gyfyngedig ond mae angen anhyblygedd uwch.

Rheilffordd Linear 20mm

Mae'r rheilffordd linellol 20mm a'r canllaw llinellol 20mm ymhlith y dewisiadau mwyaf poblogaidd ar gyfer defnydd diwydiannol cyffredinol.
Fe'u defnyddir yn eang mewn peiriannau CNC, peiriannau melino, breichiau robotig, a systemau cludo. Gyda chylchrediad pêl wedi'i optimeiddio, ymwrthedd ffrithiant isel, a bywyd gwasanaeth hir, gellir ffurfweddu'r canllaw llinellol 20mm gyda blociau sengl neu luosog i weddu i amodau llwyth amrywiol, gan ei wneud yn ddatrysiad rheilffordd llinol "holl-grwn".

Rheiliau Llinol Dyletswydd Trwm: Cymwysiadau Llwyth Uchel a Chywirdeb Uchel

Mae rheiliau llinol trwm wedi'u cynllunio ar gyfer gofynion llwyth uchel, anhyblygedd uchel a manwl gywirdeb uchel. Mae manylebau cyffredin yn cynnwys rheilen linellol 25mm, canllaw llinellol 25mm, a rheilen linellol 35mm.

Rheilffordd Llinellol 25mm

Mae'r rheilen linellol 25mm a'r canllaw llinellol 25mm yn cynrychioli'r trawsnewidiad o gymwysiadau dyletswydd canolig i drwm.
Fe'u defnyddir yn eang mewn peiriannau CNC trwm, peiriannau melino gantri, systemau robotig mawr, ac offer mwyngloddio neu awtomeiddio diwydiannol. Gydag arwynebau cyswllt mwy a mwy o elfennau treigl, mae'r canllaw llinellol 25mm yn dosbarthu llwythi yn effeithiol, yn lleihau traul, ac yn gwrthsefyll dirgryniad ac effaith yn ystod y llawdriniaeth.

Rheilffordd Llinellol 35mm

Y rheilffordd linellol 35mm yw'r maint mwyaf a drafodir yn yr erthygl hon ac mae'n perthyn i'r categori rheilffyrdd llinol dyletswydd trwm.
Gydag anhyblygedd eithriadol a chynhwysedd llwyth, mae'r rheilffordd linellol 35mm yn ddelfrydol ar gyfer peiriannau nenbont mawr, cludwyr trwm, peiriannau porthladd, ac offer metelegol.
Mae ei gorff rheilffordd wedi'i atgyfnerthu, system gylchrediad pêl wedi'i optimeiddio, a dyluniad selio uwch yn sicrhau gweithrediad sefydlog, cywirdeb lleoli uchel, a gwydnwch rhagorol hyd yn oed mewn amgylcheddau diwydiannol llym.

Egwyddorion Allweddol ar gyfer Dewis Rheilffyrdd Llinol

Wrth ddewis rheilen linellol neu ganllaw llinellol, ystyriwch y ffactorau canlynol:

• Gofynion llwyth
• Gofod gosod
• Cywirdeb y cynnig
• Amledd gweithredu

Canllawiau cyffredinol:

• Cymwysiadau manylder ysgafn, llwyth, uchel → 8mm, 9mm, 10mm, rheilen linellol 12mm
• Offer diwydiannol cyffredinol → 15mm, 16mm, rheilffyrdd llinellol 20mm
• Offer-trwm → rheilen linellol 25mm, 35mm

Mae hefyd yn bwysig nodi bod rheilffyrdd llinellol a rheilffyrdd canllaw llinellol yn cyfeirio at yr un categori cynnyrch. Daw gwahaniaethau perfformiad yn bennaf o ansawdd deunydd, cywirdeb gweithgynhyrchu, a dyluniad, nid enwi.

Casgliad

O fanylder cryno rheilen linellol 8mm i anhyblygedd pwerus rheilffordd linellol 35mm, mae gwahanol feintiau rheilffyrdd llinellol yn cefnogi gwahanol anghenion diwydiannol ac yn ffurfio sylfaen systemau awtomeiddio sefydlog ac effeithlon.
Mae deall nodweddion a senarios cymhwyso pob manyleb rheilffordd linellol yn galluogi dewis cywir, yn lleihau cyfraddau methiant offer, ac yn gwella effeithlonrwydd cynhyrchu. Wrth i dechnoleg awtomeiddio barhau i esblygu, bydd rheiliau llinellol a rheiliau canllaw llinellol yn parhau i symud ymlaen i fodloni gofynion diwydiannol cynyddol gymhleth.
