Mae Sleidiau Alwminiwm Cyfres Dwyn Llinol DLY yn gydrannau mudiant llinellol dan arweiniad siafft a ddefnyddir gyda siafftiau llinol crwn. Mae'r gyfres yn cynnwys opsiynau dwyn llinellol caeedig, agored, addasadwy a flange- wedi'u gosod, sy'n addas ar gyfer gwahanol strwythurau gosod a gofynion cynnal a chadw.
Gyda maint siafftiau cyffredin o 6mm i 60mm, mae'r unedau sleidiau alwminiwm a dwyn llinellol hyn yn cael eu defnyddio'n helaeth mewn offer awtomeiddio, peiriannau pecynnu, peiriannau argraffu, modiwlau llinellol dyletswydd ysgafn, gosodiadau lleoli a chynulliadau symudol diwydiannol cyffredinol.
Cyflwyniad Cynnyrch
Defnyddir sleidiau alwminiwm cyfres dwyn llinellol i adeiladu systemau symud llinellol syml, llyfn a chost-effeithiol ar siafftiau crwn. Mae'r uned dwyn neu sleidiau yn symud ar hyd y siafft silindrog trwy gyswllt treigl, gan helpu i leihau ffrithiant o'i gymharu â strwythurau llithro plaen.
Mae'r dudalen hon yn cwmpasu cyfres o -opsiynau sleidiau tywysedig yn hytrach nag un model sengl. Yn dibynnu ar gynllun y peiriant, gall y system ddefnyddio Bearings llinol caeedig safonol, Bearings llinol agored, mathau clirio addasadwy, Bearings wedi'u gosod â fflans neu unedau sleidiau alwminiwm gyda gorchuddion dwyn integredig.
Prif Mathau Cynnyrch yn y Gyfres Hon
Dewisir gwahanol fathau o sleidiau dwyn llinellol yn ôl dull cynnal siafft, cyfeiriad mowntio a'r gofod gosod sydd ar gael. Mae Bearings caeedig yn addas ar gyfer siafftiau â chymorth diwedd, tra bod Bearings agored yn cael eu defnyddio gyda siafftiau â chymorth pan fydd y gefnogaeth reilffordd yn mynd o dan y siafft.
| Math | Strwythur | Cefnogaeth Siafft Addas | Defnydd Nodweddiadol |
|---|---|---|---|
| Math caeedig LM / LME | Beryn llinellol crwn gyda llawes allanol caeedig. | Diwedd-siafft gron a gefnogir. | Symudiad llithro dyletswydd golau cyffredinol, gosodiadau ac echelinau awtomeiddio bach. |
| LM...OP / LME...OP math agored | Corff dwyn agored gydag agoriad hydredol. | Siafft gron â chymorth neu reilffordd siafft. | Systemau strôc hirach lle mae angen lleihau gwyriad siafft. |
| LM...AJ / LME...AJ math addasadwy | Gan gadw gyda slot addasiad clirio. | Siafft crwn gyda gofyniad ffit addasadwy. | Ceisiadau sydd angen iawndal clirio yn ystod y cynulliad. |
| Ffans dwyn llinellol | Beryn llinellol gyda rownd, sgwâr neu ffurf mowntio fflans arall. | Siafft crwn neu siafft â chymorth yn ôl y strwythur. | Mowntio uniongyrchol i blatiau peiriant, cerbydau neu fracedi. |
| Uned sleidiau alwminiwm | Amgaead alwminiwm gyda -byw llinol wedi'i adeiladu. | Systemau siafft crwn sydd angen bloc gosod integredig. | Modiwlau dan arweiniad siafft gryno, cludwyr golau a strwythurau lleoli. |
Manylebau Cynnyrch
| Enw Cynnyrch | Sleidiau Alwminiwm Cyfres Bearing Linear |
| Cyfres Prif Ganiad | LM, LME, LM...C, LME...C, LM...AJ, LME...AJ, LM...OP, LME...OP |
| Diamedr Siafft Cyfatebol | Meintiau cyffredin o 6mm i 60mm, gydag opsiynau model ychwanegol ar gael yn ôl manyleb |
| Math Siafft | Siafft llinol platiog Chrome, siafft dur gwrthstaen, siafft wag neu gynulliad siafft â chymorth |
| Elfen Rolling Gan gadw | Peli dur y tu mewn i'r strwythur cylchrediad dwyn llinellol |
| Opsiynau Tai / Sleid | Tai sleidiau alwminiwm, tai fflans, tai agored neu gynulliad sleidiau siafft wedi'i addasu yn ôl y cais |
| Cymwysiadau Nodweddiadol | Offer awtomeiddio, peiriannau pecynnu, peiriannau argraffu, gosodiadau, modiwlau dyletswydd ysgafn a systemau symud diwydiannol cyffredinol |
Sut mae'r sleid dwyn llinellol yn gweithio
Mewn system sleidiau dwyn llinellol, mae'r siafft yn gweithredu fel yr arwyneb canllaw ac mae'r uned dwyn yn symud ar hyd y siafft. Mae'r peli dur y tu mewn i'r rholio dwyn rhwng y siafft a'r rasffordd dwyn, gan leihau ffrithiant a chaniatáu i'r sleid symud yn esmwyth mewn llinell syth.
Oherwydd bod yr ardal cyswllt treigl yn fach, mae'r math hwn o sleid yn addas ar gyfer systemau symud ysgafn a chanolig. Ar gyfer llwyth moment uchel, grym torri trwm neu gymwysiadau offer peiriant anhyblygedd uchel, dylid gwirio canllawiau llinellol proffil yn lle hynny.
Cyfeirnod Model a Dimensiwn

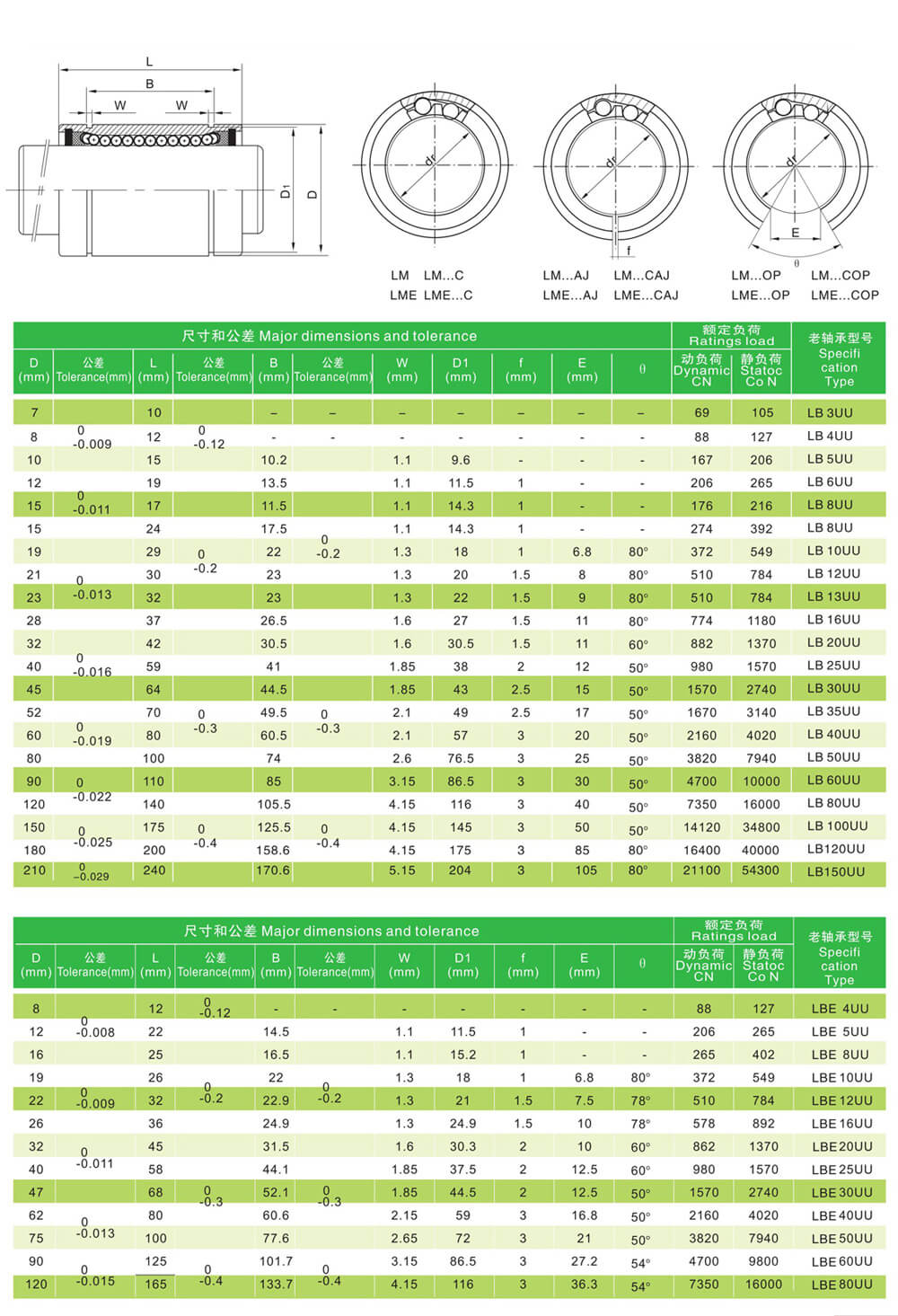

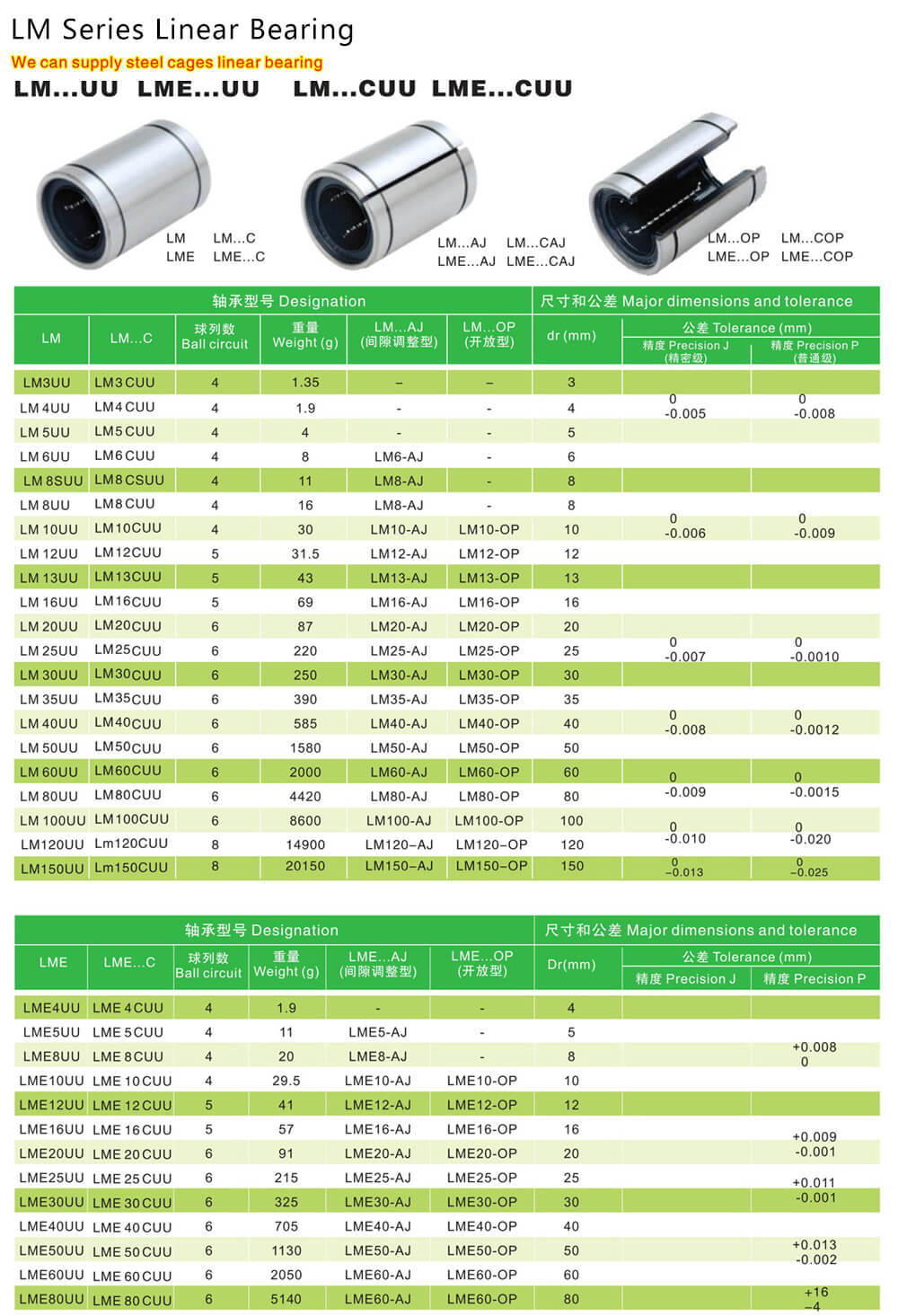

Dylid dewis y model yn ôl diamedr siafft, math dwyn, strwythur mowntio a chynhwysedd llwyth gofynnol. Mae'r siartiau manyleb a dimensiwn cyfres LM canlynol yn helpu i gadarnhau dynodiad dwyn, maint siafft, cylched bêl, goddefgarwch a dimensiynau sylfaenol.
Math Caeedig, Math Agored a Math Addasadwy
Mae'r strwythur dwyn cywir yn dibynnu ar sut mae'r siafft yn cael ei gefnogi. Gall dewis y strwythur anghywir achosi ymyrraeth gosod neu gynhaliaeth siafft annigonol, yn enwedig ar systemau -strôc hir.
| Math Gan gadw | Prif Nodwedd | Pryd i Ddefnyddio | Nodyn Dethol |
|---|---|---|---|
| Math caeedig | Llawes allanol silindrog lawn. | Trawiad byrrach, siafft â chymorth diwedd a mudiant llithro syml. | Ddim yn addas pan fydd y rheilffordd gynhaliol siafft yn mynd trwy'r safle dwyn. |
| Math agored | Yn agor ar hyd y corff dwyn. | Rheiliau siafft â chymorth a systemau strôc hirach. | Gwiriwch y cyfeiriad agor a chefnogwch glirio'r rheilffordd cyn ei osod. |
| Math addasadwy | Dyluniad slot ar gyfer addasu ffit. | Gwasanaethau angen tiwnio clirio. | Dylai'r addasiad fod yn gymedrol er mwyn osgoi ffrithiant gormodol. |
| Math fflans | Strwythur mowntio fflans wedi'i integreiddio â dwyn. | Mowntio uniongyrchol ar blatiau, cromfachau neu gerbydau. | Cadarnhewch siâp fflans a phatrwm twll bollt cyn ailosod. |
Nodweddion Cynnyrch Allweddol
Siafft Syml-Mudiad Tywys
Mae'r sleid dwyn llinellol yn gweithio'n uniongyrchol gyda siafft crwn, gan wneud y strwythur yn hawdd ei ddeall, ei osod a'i gynnal. Mae'n ddewis ymarferol ar gyfer offer nad oes angen anhyblygedd y canllawiau llinellol proffil.
Ffurflenni Mowntio Lluosog
Gall strwythurau caeedig, agored, addasadwy a fflans wedi'u gosod fodloni gwahanol anghenion gosod. Mae hyn yn caniatáu i ddylunwyr ddewis ffurf dwyn yn ôl y dull cynnal siafft a'r gofod mowntio sydd ar gael.
Yn gydnaws â Siafftiau Llinol Safonol
Mae'r gyfres wedi'i chynllunio ar gyfer siafftiau llinol crwn mewn meintiau metrig cyffredin. Ar gyfer y perfformiad gorau, dylai caledwch wyneb y siafft, sythrwydd, goddefgarwch diamedr a gorffeniad wyneb gyd-fynd â'r gofynion dwyn.
Amnewid a Chynnal a Chadw Hawdd
Mae codau model safonol yn gwneud ailosod yn haws pan fydd diamedr y siafft a'r strwythur dwyn yn hysbys. Ar gyfer systemau treuliedig, dylid gwirio'r wyneb dwyn a siafft, oherwydd gall siafft sydd wedi'i difrodi leihau bywyd dwyn newydd.
Sut i Ddewis y Sleid Gadwyn Llinol Cywir
Dylai dewis model ddechrau gyda diamedr y siafft, ond mae'r dull cynnal siafft yr un mor bwysig. Gall siafft hir heb gefnogaeth blygu o dan lwyth, felly mae unedau dwyn agored gyda siafftiau â chymorth yn aml yn cael eu ffafrio ar gyfer strôc hirach neu amodau llwyth uwch.
| Eitem Dethol | Beth i'w Gadarnhau | Pam Mae'n Bwysig |
|---|---|---|
| Diamedr siafft | 6mm, 8mm, 10mm, 12mm, 16mm, 20mm, 25mm, 30mm a meintiau safonol eraill | Rhaid i'r twll dwyn gydweddu â maint y siafft. |
| Strwythur dwyn | Math caeedig, agored, addasadwy neu fflans | Rhaid i'r strwythur gyd-fynd â chefnogaeth y siafft a'r dull mowntio. |
| Dull cynnal siafft | Diwedd-siafft a gynhelir neu rheilen siafft a gynhelir | Efallai y bydd angen cynnal siafftiau ar gyfer strociau hirach a llwythi uwch i leihau gwyriad. |
| Gofod mowntio | Lled tai, diamedr fflans, lleoliad twll bollt a hyd sleidiau | Yn osgoi ymyrraeth â phlatiau, cromfachau a chydrannau cyfagos. |
| Amgylchedd gwaith | Llwch, lleithder, mynediad iro ac amlder gweithredu | Mae'n helpu i benderfynu a oes angen morloi, deunydd di-staen neu iro rheolaidd. |
Sleid Cyfeiriant Llinol neu Ganllaw Llinol Proffil?
Nid yw sleidiau dwyn llinellol a chanllawiau llinellol proffil yr un cynnyrch. Mae sleidiau dwyn llinol yn symlach ac yn fwy darbodus ar gyfer symud dan arweiniad siafft, tra bod arweinlyfrau proffil yn cael eu dewis fel arfer pan fydd angen anhyblygedd uwch, gallu moment uwch a chymorth llwyth mwy cryno ar y peiriant.
| Eitem Cymhariaeth | Sleid dwyn llinellol | Arweinlyfr Llinellol Proffil |
|---|---|---|
| Arwyneb canllaw | Siafft crwn. | Rheilffordd proffil gyda bloc. |
| Strwythur | System dwyn a siafft syml. | System rheilffyrdd a cherbydau anhyblyg uwch. |
| Gorau ar gyfer | Symudiad dyletswydd ysgafn a chanolig, gosodiadau ac awtomeiddio syml. | Peiriannau CNC, echelinau -anhyblygrwydd uchel a systemau cario llwyth cryno. |
| Ffocws dylunio | Diamedr siafft, rhychwant cynnal a math dwyn. | Maint y rheilffordd, rhaglwyth, gradd cywirdeb a maint bloc. |
Ceisiadau
Mae sleidiau alwminiwm cyfres dwyn llinellol yn addas ar gyfer offer lle mae angen llithro'n llyfn ar y system symud, gosodiad syml a ailosod hawdd. Cânt eu defnyddio'n eang mewn-dyletswydd-dyletswydd{--siafftau dyletswydd{-strwythurau a arweinir.
FAQ
C: Beth yw sleid alwminiwm cyfres dwyn llinellol?
A: Mae'n -gydran mudiant llinellol dan arweiniad siafft sy'n symud ar hyd siafft llinol gron. Gall ddefnyddio dwyn llinellol safonol, dwyn fflans neu sleid tai alwminiwm yn dibynnu ar y strwythur gosod.
C: Sut ydw i'n dewis rhwng Bearings llinol caeedig ac agored?
A: Defnyddir berynnau caeedig gyda siafftiau crwn â chymorth diwedd. Defnyddir berynnau agored gyda siafftiau â chymorth lle mae'r rheilffordd cynnal siafft yn mynd o dan y dwyn.
C: A all DLY gyflenwi siafftiau a chynhalwyr cyfatebol?
A: Ydw. Gall DLY gyflenwi berynnau llinellol, unedau sleidiau alwminiwm, siafftiau plât crôm, siafftiau â chymorth, cynhalwyr siafftiau a chydrannau mudiant llinellol cysylltiedig yn ôl y cynulliad gofynnol.
C: A yw'r cynnyrch hwn yn addas ar gyfer llwythi offer peiriannau trwm?
A: Mae sleidiau dwyn llinellol yn fwy addas ar gyfer symudiad tywysedig ysgafn a chanolig. Ar gyfer llwyth trwm, anhyblygedd uchel neu lwyth moment uchel, mae arweinlyfrau llinellol proffil fel arfer yn opsiwn gwell.
C: Pa wybodaeth sydd ei hangen ar gyfer dyfynbris?
A: Rhowch y model dwyn neu sleid, diamedr siafft, math o strwythur, maint, cymhwysiad ac a oes angen siafftiau cyfatebol neu gynheiliaid siafft. Mae lluniau neu luniadau yn ddefnyddiol ar gyfer prosiectau newydd.
Cysylltwch â DLY ar gyfer Sleidiau Alwminiwm Cyfres Bearing Linear
Anfonwch eich model gofynnol, diamedr siafft, math dwyn, maint a chymhwysiad. Gall DLY helpu i gadarnhau'r sleid dwyn llinellol addas a chydrannau siafft cyfatebol ar gyfer eich system symud.
