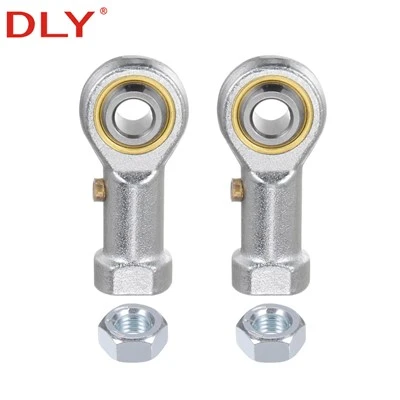

Mae'rPHS10 dwyn diwedd gwialen benywaiddyn cyfuno tylliad blaen plaen sfferig 10 mm ag edau mewnol llaw dde M10 × 1.5. Mae'n cysylltu gwialen wedi'i edafu, cyswllt neu actuator i gydran symudol tra'n darparu ar gyfer camaliniad onglog cyfyngedig rhwng y rhannau cysylltiedig.

Gyda hyd cyffredinol uchaf o 56 mm a phwysau enwol o 77 g, mae pen gwialen PHS10 yn darparu cysylltiad cryno ar gyfer gwiail rheoli, mecanweithiau cysylltu, offer awtomeiddio a pheiriannau diwydiannol cyffredinol. Mae'r cylch mewnol sfferig yn caniatáu symudiad osgiliadol a gogwyddo na all cymal edafu anhyblyg ei gynnwys.

Mae PHS10 yn perthyn i'r DLYPHS ben dwyn gwialen benywaiddcyfres. Mae meintiau PHS llai a mwy ar gael ar gyfer gwahanol diamedrau siafft, meintiau edau, mannau gosod a gofynion llwyth

10 mm

Yn dwyn Bore

M10×1.5

Edau Benywaidd

11.60 kN

Graddfa Radial Statig

77 g

Pwys Enwol

Manylebau Technegol PHS10

PHS10 female rod end bearing dimensional drawing

Model	d	d₃	B	C_{1 max}	W	l_{3 mun}	d_{2 uchafswm}	L_{4 max}	h	l_{5 max}	d_{4 max}	d_k	d₁	C₀	Pwysau
-	mm	Edau	mm											kN	g
PHS10	10	M10×1.5	14	10.5	17	21	26	56	43	6.5	15	19.05	12.9	11.60	77

Llwytho{0}}nodyn graddio: C₀yw sgôr llwyth radial statig y dwyn, nid y llwyth gweithio a argymhellir o'r mecanwaith gorffenedig. Rhaid i'r llwyth gweithredu a ganiateir gyfrif am gyfeiriad llwyth, dirgryniad, trawiad, amlder osciliad, iro, gofyniad bywyd gwasanaeth a ffactor diogelwch priodol.

Cyfeirnod Dimensiwn PHS10

Symbol	Gwerth PHS10	Disgrifiad Dimensiwn
d	10 mm	Diamedr turio cylch mewnol
d₃	M10×1.5	Edefyn cysylltiad benywaidd
B	14 mm	Lled y cylch mewnol
W	17 mm	Wrench lled
L_{4 max}	56 mm	Uchafswm hyd cyffredinol
h	43 mm	Uchder y ganolfan o ddiwedd yr edau
C₀	11.60 kN	Graddiad llwyth rheiddiol statig

PHS10 Nodweddion Cysylltiad a Mudiant

M10 Cysylltiad Benywaidd

Mae'r edefyn mewnol M10×1.5 yn cysylltu'n uniongyrchol â gwialen wedi'i edafu â llaw neu ben actuator dde sy'n cyfateb, gan greu cysylltiad cyswllt cryno.

Camlinio onglog

Mae'r wyneb dwyn sfferig yn caniatáu symudiad gogwyddo cyfyngedig ac yn gwneud iawn am amrywiad onglog arferol rhwng cydrannau cysylltiedig.

Symudiad Osgilaidd

Gall y cylch mewnol berfformio symudiad osgiliadol neu wrthdroi lle byddai uniad edafu anhyblyg confensiynol yn cyfyngu ar y cysylltiad.

Gosod Compact

Mae'r hyd cyffredinol uchaf o 56 mm ac uchder y ganolfan o 43 mm yn gwneud PHS10 yn addas ar gyfer gwasanaethau cyswllt gyda gofod gosod cyfyngedig.

Fflatiau Wrench

Mae lled y wrench 17 mm yn cefnogi tynhau rheoledig ac addasu heb gymhwyso trorym gosod trwy'r cylch mewnol sfferig.

Cyfnewidioldeb Cyfres

Mae modelau PHS o 5 mm i 30 mm ar gael ar gyfer dyluniadau cyswllt sy'n gofyn am ddiamedrau turio gwahanol, edafedd cysylltiad a dimensiynau cyffredinol.

Cysylltwch â Ni

Cymwysiadau PHS10 nodweddiadol

Cais	Swyddogaeth Cysylltiad	Ffocws Dethol
Cyswllt silindr niwmatig	Yn cysylltu gwialen actiwadydd edafedd â braich neu fraced sy'n symud	Cydweddoldeb edau, aliniad strôc a llwyth radial
Offer awtomeiddio	Yn trosglwyddo mudiant trwy gysylltiad addasadwy	Amlder osciliad, clirio a gofod gosod
Rhodenni rheoli	Yn cysylltu liferi, colyn a mecanweithiau rheoli	Ymgysylltiad edau, lleoliad cnau clo ac ongl symud
Offer amaethyddol	Yn darparu ar gyfer symudiad cysylltedd ac amrywiad cymedrol aliniad	Amddiffyn llwch, llwyth sioc ac egwyl arolygu
Peiriannau pecynnu	Yn cefnogi symudiad agor, cau neu leoli ailadroddus	Amledd beicio, iro a chlirio gweithredu

Ystod Maint Pen Rod Benywaidd PHS

Dylid dewis PHS10 pan fydd y turio dwyn 10 mm a'r edefyn benywaidd M10 × 1.5 yn cyd-fynd â dyluniad y cysylltiad. Ni ddylid dewis model mwy o ddiamedr turio yn unig oherwydd bod yr edau, uchder y ganolfan, hyd cyffredinol a'r gofod gosod sydd ar gael hefyd yn newid gyda'r model.

Model	Bore d (mm)	Edau Benyw d₃	L_{4 max}(mm)	Pwysau (g)
PHS5	5	M5×0.8	36	16
PHS6	6	M6×1	40	22
PHS8	8	M8×1.25	48	47
PHS10	10	M10×1.5	56	77
PHS12	12	M12×1.75	65	100
PHS14	14	M14×2	74	160
PHS16	16	M16×2	84	220
PHS18	18	M18×1.5	93	320
PHS20	20	M20×1.5	101	420
PHS22	22	M22×1.5	111	540
PHS25	25	M24×2	124	730
PHS28	28	M27×2	136	980
PHS30	30	M30×2	145	1100

Dylid cadarnhau argaeledd cyn archebu. Efallai y bydd angen amser cynhyrchu gwahanol ar gyfer edafedd ansafonol, trefniadau iro amgen neu feintiau nad ydynt ar gael dros dro.

Canllawiau Gosod

Cadarnhewch gyfeiriad a thraw yr edefyn.Mae PHS10 yn defnyddio edefyn benywaidd llaw dde M10×1.5. Nid yw diamedr allanol tebyg yn cadarnhau cydnawsedd edau.
Darparu digon o ymgysylltiad edau.Rhaid i'r edau gwrywaidd cysylltiedig ymgysylltu'n ddigonol heb gysylltu neu niweidio diwedd yr edau mewnol.
Defnyddiwch y fflatiau wrench ar gyfer tynhau.Ni ddylid trosglwyddo trorym gosod trwy'r cylch mewnol neu'r rasffordd dwyn.
Sicrhewch y safle wedi'i addasu.Dylid defnyddio cnau clo addas lle mae hyd y cysylltiad yn cael ei addasu trwy'r cysylltiad edafedd.
Cadwch symudiad o fewn yr ongl sydd ar gael.Ni ddylai'r braced sydd wedi'i gysylltu gysylltu â -amaliad pen y rhoden ar yr ongl weithredu uchaf.
Archwiliwch y cymal o bryd i'w gilydd.Gwiriwch am gliriad cynyddol, cyrydiad, edafedd rhydd, pwyntiau iro wedi'u difrodi a mynegiant cyfyngedig.

PHS10 FAQ

C: A oes gan PHS10 edefyn llaw dde neu chwith?

A: Mae gan y PHS10 safonol a ddangosir ar y dudalen hon edau benywaidd llaw dde M10 × 1.5. Dylid cadarnhau cyfeiriad a thraw edau cyn newid pen gwialen sy'n bodoli eisoes oherwydd nid yw fersiynau llaw chwith a mân-yn uniongyrchol gyfnewidiol.

C: A ellir defnyddio'r sgôr 11.60 kN fel llwyth uchaf y mecanwaith?

A: Na. Y gwerth 11.60 kN yw graddiad llwyth radial statig y dwyn, nid llwyth gweithio cyffredinol a ganiateir. Mae dewis gwirioneddol yn gofyn am ffactor diogelwch a rhaid iddo ystyried llwyth deinamig, sioc, dirgryniad, amlder osciliad, cyfeiriad llwyth a bywyd gwasanaeth disgwyliedig.

C: A all PHS10 gario llwyth echelinol?

A: Gall pen gwialen wrthsefyll cydran echelinol gyfyngedig, ond fe'i dewisir yn bennaf o amodau llwyth rheiddiol. Mae angen cadarnhad technegol ar geisiadau sydd â llwyth echelinol parhaus neu sylweddol yn seiliedig ar y cyfeiriad llwytho cyflawn a'r trefniant ar y cyd.

C: A yw PHS10 yn gyfnewidiol â POS10?

A: Rhif Mae gan PHS10 edau mewnol benywaidd, tra bod POS10 yn defnyddio shank edafu gwrywaidd. Gall y ddau ddefnyddio tyllwr dwyn 10 mm, ond mae eu strwythurau cysylltu a'u dimensiynau gosod yn wahanol.

C: A yw PHS10 yn addas ar gyfer cylchdroi parhaus?

A: Mae PHS10 wedi'i fwriadu'n bennaf ar gyfer symudiad osgiliadol, gogwyddo a chysylltedd yn hytrach na chylchdroi cyflymder uchel parhaus. Dylid ystyried dwyn rholio confensiynol pan fo'r cais yn gofyn am symudiad cylchdro parhaus.

C: Pa wybodaeth sydd ei hangen ar gyfer dyfynbris PHS10?

A: Cadarnhewch fodel PHS10, maint, cyfeiriad edau, gofyniad iro a chyrchfan dosbarthu. Ar gyfer prosiectau amnewid, gall llun cynnyrch a'r dimensiynau turio, edau ac uchder-canol helpu i wirio cydnawsedd.

Cyflenwad a Gwasanaeth DLY

Mae gan Zhejiang DLY Automation Manufacturing Co., Ltd. fwy nag 20 mlynedd o brofiad mewn cydrannau llinol a thrawsyriant mecanyddol. Gellir cyflenwi Bearings diwedd gwialen PHS safonol o un darn, yn amodol ar argaeledd model.

Dosbarthiad safonol fel arfer yw 7-30 diwrnod yn dibynnu ar stoc, maint ac amserlen gynhyrchu. Gellir trefnu'r stoc sydd ar gael cyn gynted â phosibl ar ôl i'r model a'r maint gael eu cadarnhau. Mae cynhyrchion wedi'u diogelu gan warant blwyddyn.
