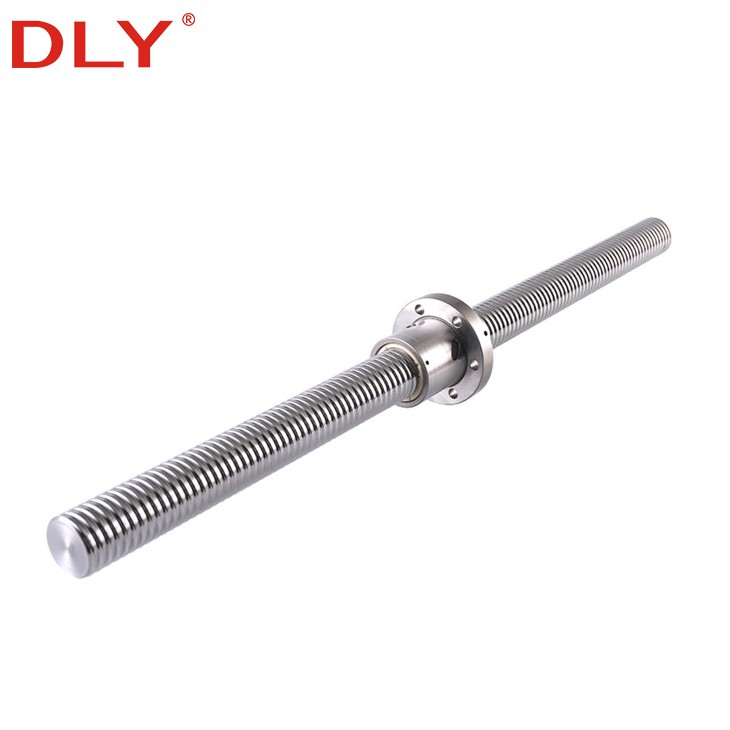

Mae'rSgriw pêl SFIyn gyfres sgriw pêl ailgylchredeg yn fewnol gyda chnau sengl flanged. Mae ei geometreg fflans a'i drefniant twll mowntio yn wahanol i'r ffurf cnau SFU gyffredin, gan roi opsiwn gosod arall i ddylunwyr wrth gydweddu sedd cnau presennol neu gynllunio cynulliad trawsyrru llinellol newydd.
Mae modelau DLY SFI yn gorchuddio diamedrau sgriw nominal o 16 mm i 80 mm. Mae'r gwifrau sydd ar gael yn cynnwys 4 mm, 5 mm a 10 mm, yn dibynnu ar y diamedr a ddewiswyd. Sgriwiau pêl rholio C7 yw'r cyfluniad safonol, tra gellir cadarnhau cywirdeb daear C5 ar gyfer ceisiadau sydd angen mwy o gywirdeb lleoli.
Strwythur Cnau SFI
Mae SFI yn defnyddio system ailgylchredeg peli fewnol a chnau un flanged. Oherwydd bod y llwybr dychwelyd wedi'i gynnwys yn y corff cnau, nid oes tiwb dychwelyd allanol yn ymestyn o'r cnau.
Mae proffil fflans SFI a gosodiad-tyllau mowntio yn ddimensiynau dethol pwysig. Felly ni ddylid dewis cnau SFI yn unig yn ôl diamedr sgriw a phlwm, yn enwedig pan fwriedir disodli cnau sydd eisoes wedi'i osod mewn peiriant.

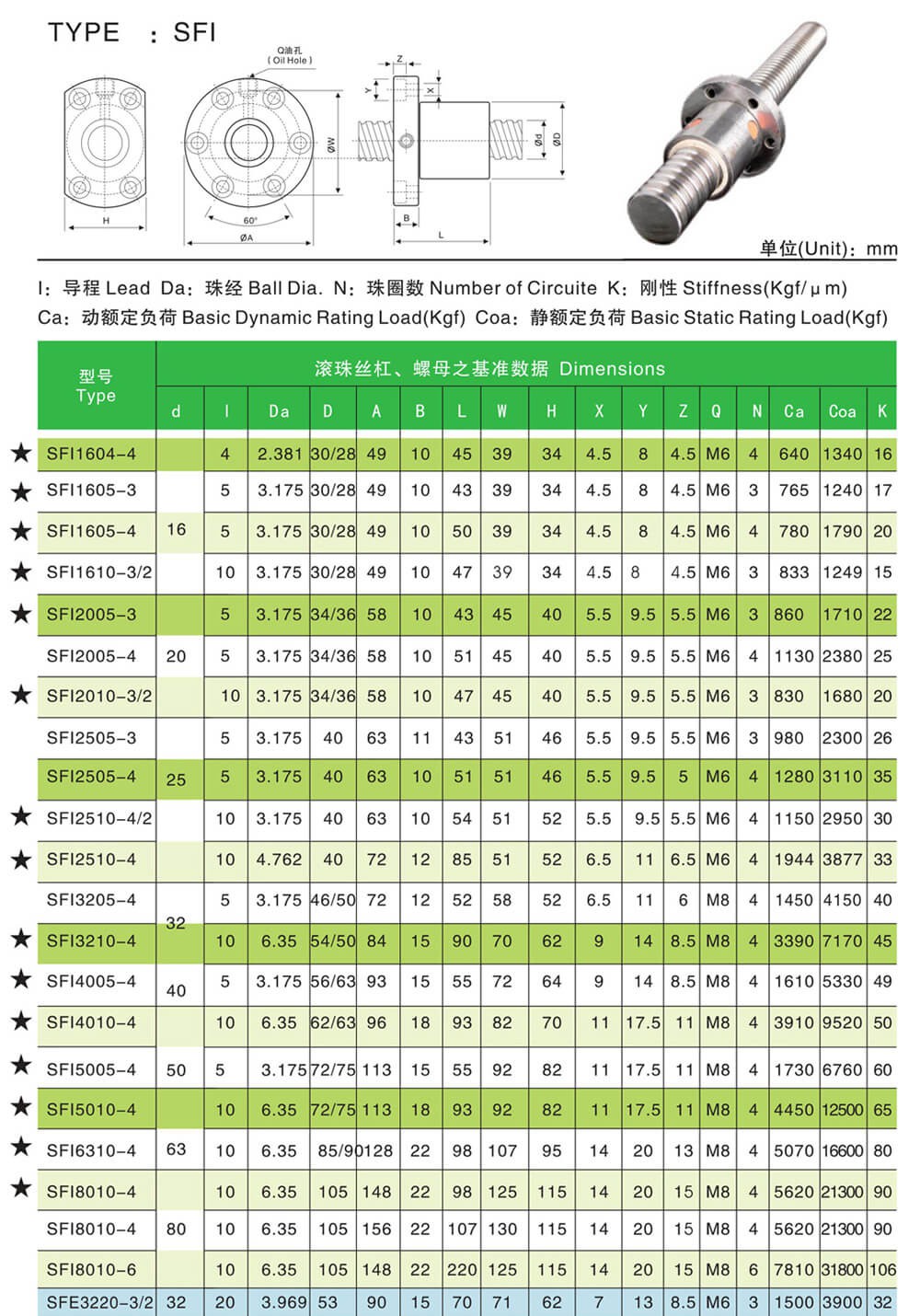

Manylebau SFI Sgriw Pêl
| Model | Diamedr d (mm) |
Arwain l (mm) |
Diamedr Ball da (mm) |
Hyd Cnau L (mm) |
Cylchedau N |
Llwyth Dynamig Ca (kgf) |
Llwyth Statig Coa (kgf) |
Anystwythder K (kgf/μm) |

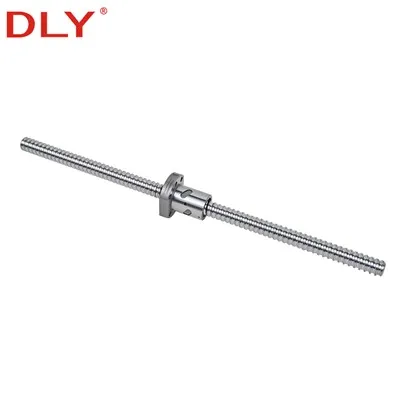

|---|---|---|---|---|---|---|---|---|
| SFI1604-4 ★ | 16 | 4 | 2.381 | 45 | 4 | 640 | 1,340 | 16 |
| SFI1605-3 ★ | 16 | 5 | 3.175 | 43 | 3 | 765 | 1,240 | 17 |
| SFI1605-4 ★ | 16 | 5 | 3.175 | 50 | 4 | 780 | 1,790 | 20 |
| SFI1610-3/2 ★ | 16 | 10 | 3.175 | 47 | 3 | 833 | 1,249 | 15 |
| SFI2005-3 ★ | 20 | 5 | 3.175 | 43 | 3 | 860 | 1,710 | 22 |
| SFI2005-4 | 20 | 5 | 3.175 | 51 | 4 | 1,130 | 2,380 | 25 |
| SFI2010-3/2 ★ | 20 | 10 | 3.175 | 47 | 3 | 830 | 1,680 | 20 |
| SFI2505-3 | 25 | 5 | 3.175 | 43 | 3 | 980 | 2,300 | 26 |
| SFI2505-4 | 25 | 5 | 3.175 | 51 | 4 | 1,280 | 3,110 | 35 |
| SFI2510-4/2 ★ | 25 | 10 | 3.175 | 54 | 4 | 1,150 | 2,950 | 30 |
| SFI2510-4 ★ | 25 | 10 | 4.762 | 85 | 4 | 1,944 | 3,877 | 33 |
| SFI3205-4 | 32 | 5 | 3.175 | 52 | 4 | 1,450 | 4,150 | 40 |
| SFI3210-4 ★ | 32 | 10 | 6.35 | 90 | 4 | 3,390 | 7,170 | 45 |
| SFI4005-4 ★ | 40 | 5 | 3.175 | 55 | 4 | 1,610 | 5,330 | 49 |
| SFI4010-4 ★ | 40 | 10 | 6.35 | 93 | 4 | 3,910 | 9,520 | 50 |
| SFI5005-4 ★ | 50 | 5 | 3.175 | 55 | 4 | 1,730 | 6,760 | 60 |
| SFI5010-4 ★ | 50 | 10 | 6.35 | 93 | 4 | 4,450 | 12,500 | 65 |
| SFI6310-4 ★ | 63 | 10 | 6.35 | 98 | 4 | 5,070 | 16,600 | 80 |
| SFI8010-4 ★ | 80 | 10 | 6.35 | 98 | 4 | 5,620 | 21,300 | 90 |
| SFI8010-4 | 80 | 10 | 6.35 | 107 | 4 | 5,620 | 21,300 | 90 |
| SFI8010-6 | 80 | 10 | 6.35 | 220 | 6 | 7,810 | 31,800 | 106 |
★ Mae modelau sydd wedi'u marcio â seren yn defnyddio-gwneud-i-ffurfweddiad cnau. Mae dimensiynau mewn milimetrau. Nodir Ca a Coa yn kgf; Mae anystwythder K wedi'i nodi mewn kgf/μm.
Deall y Rhif Model
Mae'r pedwar digid cyntaf yn nodi diamedr a phlwm enwol y sgriw. Er enghraifft,SFI2005mae ganddo ddiamedr enwol 20 mm a thlwmen 5 mm. Mae'r ôl-ddodiad yn nodi nifer neu drefniant cylchedau pêl.
Gall modelau gyda'r un diamedr a phlwm fod â hyd cnau gwahanol, trefniadau cylched a graddfeydd llwyth. Er enghraifft, mae SFI1605-3 a SFI1605-4 ill dau yn sgriwiau pêl 16 × 5 mm, ond mae gan y fersiwn pedwar cylched gnau hirach a sgôr llwyth sefydlog uwch.
Ffurflenni Cnau SFI a SFU
Gall SFI a SFU rannu cyfuniadau diamedr cyffredin a -plwm, ond nid yw eu cyrff cnau, eu proffiliau fflans a'u dimensiynau mowntio yn gyfnewidiol yn awtomatig. Wrth amnewid sgriw bêl sy'n bodoli eisoes, cymharwch y cneuen y tu allan i'r diamedr, maint y fflans, hyd y cnau a'r gosodiadau twll â'r lluniad gwreiddiol.
Ar gyfer rhaglenni sydd angen y ffurflen cnau cylchrediad allanol a ddefnyddir yn fwy cyffredin, edrychwch ar ySFU bêl sgriw.
Cywirdeb a Defnyddiau
- Cywirdeb safonol:Sgriw pêl rholio C7.
- Cywirdeb dewisol:Sgriw pêl ddaear C5, yn amodol ar gadarnhad model.
- Deunydd siafft sgriw: S55C.
- Deunydd cnau pêl:20CrMo.
- Strwythur cnau:Cneuen sengl flanged yn ailgylchredeg yn fewnol.
- Cyfeiriad yr edefyn:Mae'r edefyn llaw dde yn safonol.
Dewis Sgriw Pêl SFI
Dylai'r dewis ddechrau gyda'r diamedr sgriw a'r plwm gofynnol, ac yna dimensiynau gosod y cnau. Yna dylid gwirio graddiad llwyth deinamig, sgôr llwyth statig ac anystwythder yn erbyn y llwyth echelinol gwirioneddol, cyflymder, strôc, cylch dyletswydd a bywyd gwasanaeth gofynnol.
I gadarnhau'r ffurfweddiad cywir, darparwch y model SFI cyflawn, cyfanswm hyd y sgriw, gradd cywirdeb, lluniad diwedd y siafft, y llwyth gweithredu a'r maint gofynnol.
